轴类扭转试验机
转向管柱性能试验机 汽车转向器扭转试验机

转向管柱性能试验机 汽车转向器扭转试验

产品分类:轴类扭转试验机

产品概述:汽车转向柱扭转试验台用于测试转向柱的静态和动态扭转性能。定扭矩、定扭角控制,可单向、双向循环加载,循环次数可设可控。卧式T形台结构,方便试件装夹。......

0531-88239268

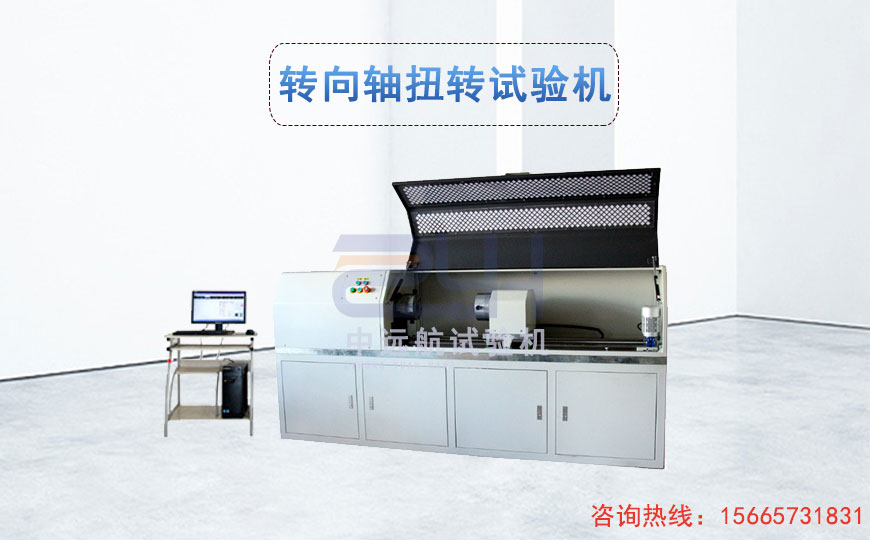

转向轴扭转试验机

汽车转向柱扭转试验台用于测试转向柱的静态和动态扭转性能。定扭矩、定扭角控制,可单向、双向循环加载,循环次数可设可控。卧式T形台结构,方便试件装夹。
 符合标准技术要求:
QC/T649-2013 《汽车转向操纵机构性能要求及试验方法》
GB/2611-2007《试验机通用技术要求》
JJG269-2006《扭转试验机检定规程》



方向盘转向柱扭转试验机及拉扭疲劳试验
1 扭矩试验力 1000 N.m、3000 N.m、5000 N.m、10000 Nm
2 扭矩力测量范围 2%~100%F.S
3 扭矩力分辨力 1/±200000
4 扭矩力示值相对误差 ≤±1%
5 扭转角测量范围 0°~∞
6 扭转角分辨力 0.1°
7 扭转角示值相对误差 ≤±1%
8 试件扭转速度 0°~720°/min
9 扭转速度相对误差 设定值的±1%以内
10 行走架移动距离 0~650mm
11 控制方式 扭角控制,频率1-5Hz
12 中心线同轴度误差 1000mm 内≤Φ0.5mm
13 试件夹持长度范围 0~1000mm
14 试件高度调整范围 0-200
15 设备功率 1.0kW
16 电源电压(须可靠接地) ~220V±10%,50Hz
17 机器尺寸(LWH) 1800×800×1300mm
18 机器重量 900kg
19 专用附具 专用附具
汽车转向柱拉压疲劳试验机一般完成三类试验。
1、单向加载实验:实现定载荷或定位移加载试验,试验中具有载荷保持功能。
1.1 加载方式:斜波加载
1.2 控制方式:定载荷控制
1.3 加载速度:2/5kN/s(可调)
2、单向循环加载实验:实现定载荷或定位移加载试验,可设定循环次数试验中具备载荷保持功能。
2.1 实验类型:循环加载
2.2 控制方式:定位移控制
2.3 试验参数:频率0.1-5Hz可调   位移振幅±1mm
2.4 三角波:循环次数可设
3、双向循环加载实验:实现定载荷、定位移试验,可设定循环次数,试验中具备载荷保持功能。
3.1试验类型:双向循环加载
3.2控制方式:定载荷控制
3.3实验参数:频率可调  梯形波  载荷幅值±10kN  试验次数可设。
