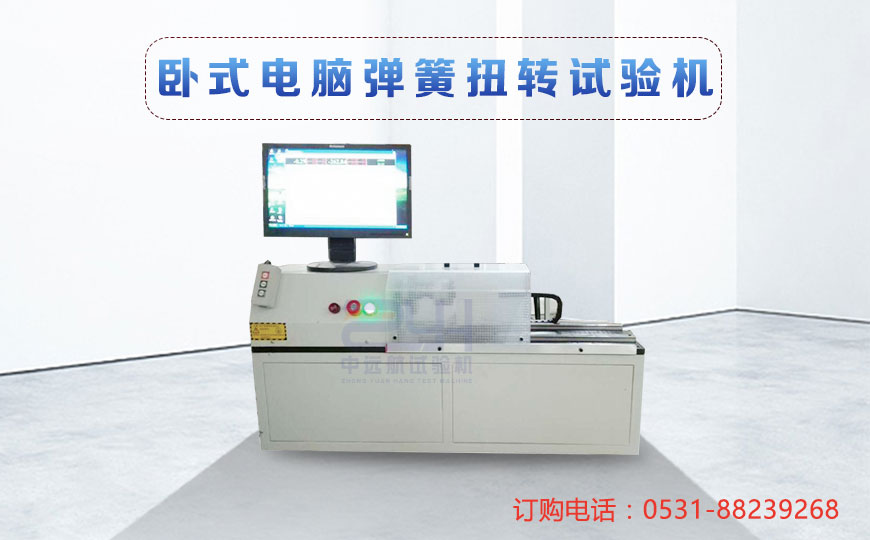

卧式电脑弹簧扭转试验机

卧式电脑弹簧扭转试验机

产品分类:弹簧扭转试验机

产品概述:卧式电脑弹簧扭转试验机,微机弹簧扭矩检测设备主要用于力学的扭转检测试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。试验台采用计算机控制操作,可进行扭矩、峰值、角度、曲......

0531-88239268
卧式电脑弹簧扭转试验机,微机弹簧扭矩检测设备主要用于力学的扭转检测试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。试验台采用计算机控制操作,可进行扭矩、峰值、角度、曲线等数据的采集;显示器显示被测试零件的扭矩-时间,扭角-时间,扭矩-扭角试验曲线;可以实现试验数据存储、考取、打印试验报表等。
二、卧式电脑弹簧扭转试验机,微机弹簧扭矩检测设备产品描述:

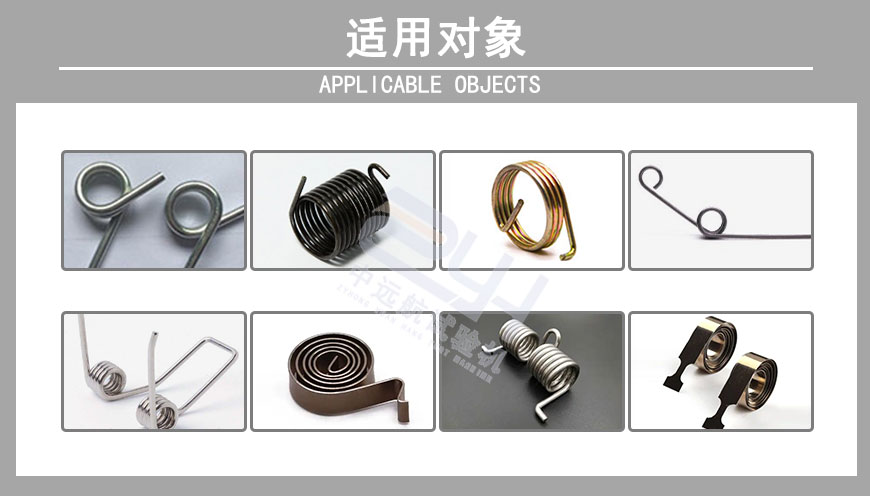

该系列试验台是按照国家标准规定的弹簧试验规范而设计制造的专用测试设备。可对弹簧进行力学性能测试,满足螺旋弹簧的要求。由微机控制可自动完成弹簧的整个循环测试环境,也可单独测定弹簧某个参数,并可打印出试验报告。用户在使用中可根据实际需要调整测试程序,操作极为方便。可替代同类型进口产品,是弹簧生产厂家、开关厂、弹簧使用者之首选。
试验台主机与辅具的设计借鉴了国外的先进技术,外形美观,操作方便,性能稳定可靠。计算机系统通过springteststart控制器,经调速系统控制电机转动,经减速系统减速后通过扭转盘带动扭簧实现左旋、右旋,实现试验力、角度、曲线屏幕显示,完成试样的扭转角度、变形、扭矩等力学性能试验。
三、卧式电脑弹簧扭转试验机,微机弹簧扭矩检测设备产品构成系统:
1 主机:采用框架式卧式结构。
2 传动系统:由台湾东元电机,台湾东元驱动器,减速系统,台湾HIWIN精密导柱、台湾HIWIN直线轴承及导向部分等组成。
3 测力系统:由高精度测力传感器、美国AD芯片等组成。
4 角度测量:由美国安华高光电轴角编码器等组成。
5 测量控制系统:试验力测量控制系统由高精度扭矩传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
6 安全保护装置:试样断裂停机、过载保护、过流、过压保护等。
四、 卧式电脑弹簧扭转试验机,微机弹簧扭矩检测设备产品构成系统:
1、通过弹簧的旋转角度S测量对应的扭矩值M,来判断弹簧是否合格。
2、通过弹簧的变形量△S测量对应的扭矩值M,来判断弹簧是否合格。
3、通过弹簧的扭矩值M,测量对应的弹簧变形量△S,来判断弹簧是否合格。
4、通过弹簧的扭矩值M,来测量对应的旋转角度S,来判断弹簧是否合格。
卧式弹簧扭转试验机系列
机型 10Nm型 20Nm型 50Nm型 100Nm型 200Nm型
最大试验扭矩 10Nm 20Nm 50Nm 100Nm 200Nm
试验机级别 1.0级/0.5级
扭矩最小读数值 0.001/0.01/0.1Nm
扭转角最小读数值 0.1°
扭矩示值相对误差 ≤±1%
扭矩示值重复性相对误差 ≤±1%
试验行程 300或500(mm)可定制
速度控制范围 0.1-720°/min
速度控制精度 ±1%
试验机级别 1级
保护功能 机械,程序双保护
